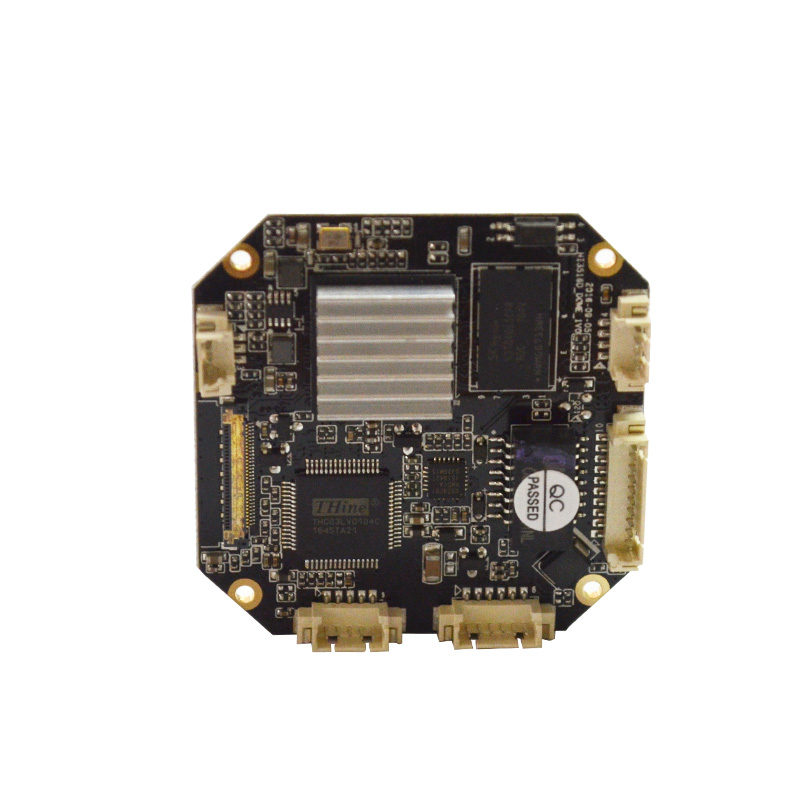

系統架構

嵌入式RTOS設計,雙核32位DSP(HI3516D),純硬壓縮,看門狗,16MFLASH,2G DDR3

分辨率

主碼流:1920×1080,1280×720;

子碼流

704×576,640×480,640×360,480×360,352×288,320×240

幀率

300萬及以下30幀 ,支持1~30幀/秒可調

視頻接口

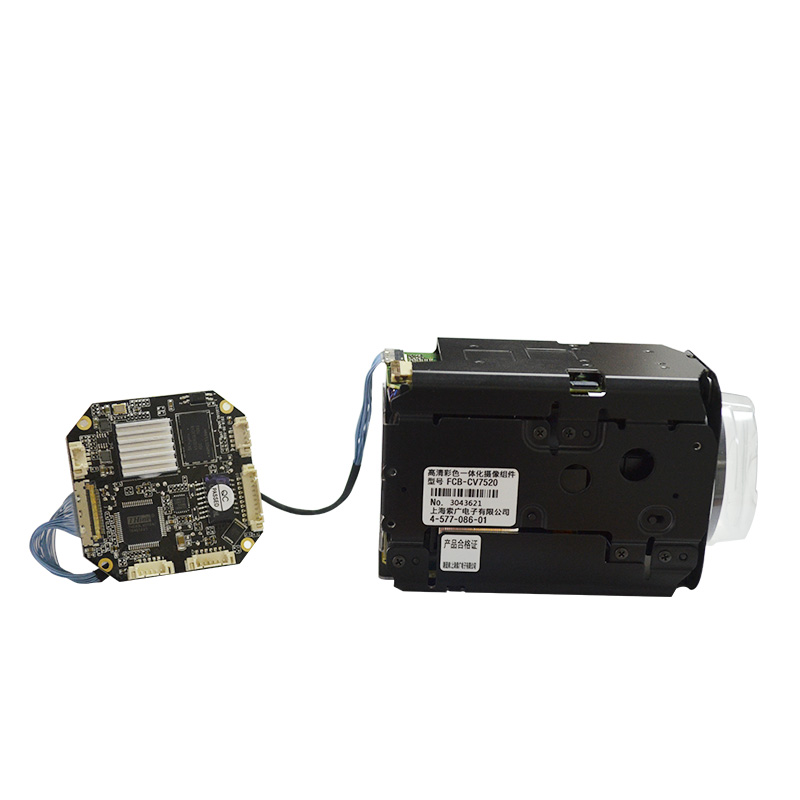

一個30PIN LVDS接口（可接入SONY/CM系列及兼容機芯）

 一個36PIN FFC-FPC接口（可接入松下系列及兼容機芯）

 一個CVBS視頻輸出接口。

視頻處理

H.264/H.265視頻編碼,支持雙碼流,碼流500k~8M bps可調

音頻接口

1路輸入,電平2Vp-p,阻抗1kΩ,支持拾音器輸入;1路輸出,阻抗16Ω,30mw

輸出功率,支持連接耳機或功放

音頻處理

G711/AAC編碼，支持語音雙向，支持降噪，自動增益調整，高頻濾波，

回聲抵消

網絡接口

1個RJ45以太網接口,10/100M自適應,8KV抗靜電能力;支持RTMP/RTSP

/FTP/PPPOE/DHCP/DDNS/NTP/ONVIF/P2P 等網絡協議,可選GB28181

協議;1個以太網通信指示燈接口

RS485接口

1路RS485接口，支持球機解碼板控制云臺，機芯的變焦,光圈,聚焦

UART接口

一路TTL UART接口，支持機芯的控制

報警接口

支持2路輸入輸出報警報聯動

業務功能

支持Web配置,支持OSD,支持實時視頻傳輸,支持移動偵測報警聯動前端存儲,支持前端存儲回放/下載,支持移動偵測報警后中心提醒和畫面彈出聯動;提供完善的SDK開發包;可選離線告警推送

TF接口

一個TF卡插座，最大支持128G TF卡存儲

USB

1個USB HOST/DEVICE接口，可擴充USB存儲/WIFI/4G接口

外形尺寸

48×48×9mm

電源電壓

DC12V電源輸入接口,2W功耗, 前端電源輸入防雷擊、防靜電、防反接,并支持18V關斷的電壓保護
