產品介紹
此轉換器專為解決電壓信號與RS485之前的通訊問題所研發的產品 應用范圍：安防監控系統、多媒體網絡教學系統、工業自動、化控制系統、公司會議視頻、軍事演習指揮。
產品參數
|
無線遙控器使用說明 |
|
|
無線遙控器分為接收器與遙控發送器兩部分 |
|
|
一、遙控接收器功能及連接方法 |
|
|
工作電壓 |
12V |
|
工作頻率 |
315MHz |
|

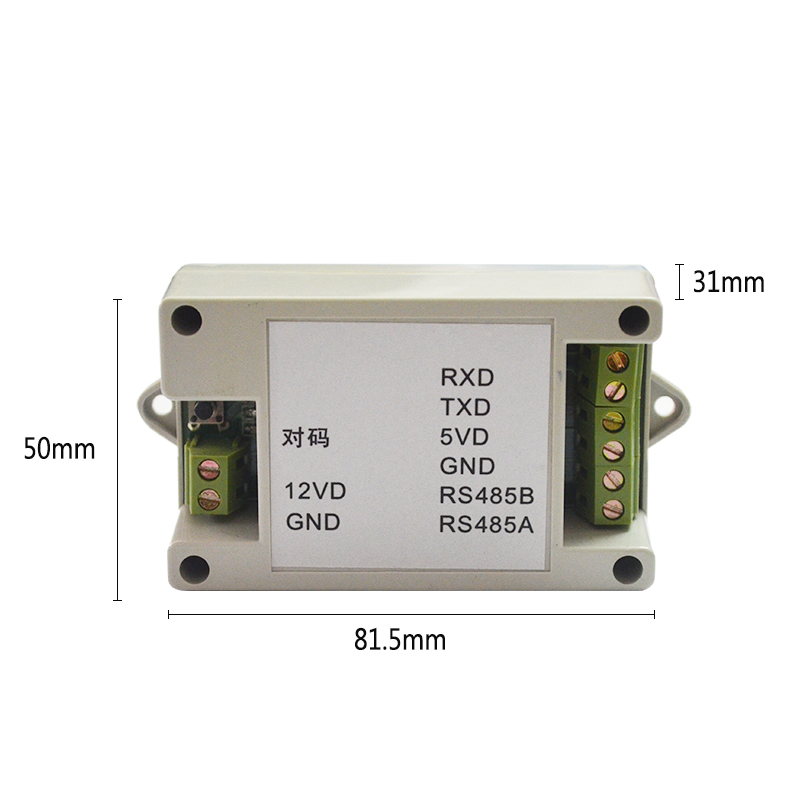

體積 |
81.5*50*31mm |
|
工作功能 |
自動學習功能 |
|
傳輸距離 |
＞1000m（開闊地接收板靈敏度在-103dBm以上距離） |
|
連接方法 |
|
|
1，12VD GND連接直流12V電源（可與DC12V攝像機共同電源） |
|
|
A、RS485功能的連接 |
|
|
RS485A接RS485+ |
|
|
RS485B接RS485- |
|
|
B 232TTL的連接 |
|
|
TX連接攝像機的RX |
|
|
RX連接攝像機的TX |
|
|
GDN連接GND（如果共用電源可不接，否則必須接GDN） |
|
|
2，對碼 |
|
|
自學習識別遙控器 |
|
|
A 按下一次，松開，用遙控器按下1號鍵連續觸發及可識別遙控 |
|
|
B 連續按下10秒之后清空所有遙控記錄 |
|
|
3、指示燈的定義 |
|
|
指示燈分為黃-紅-藍-綠 |
|
|
黃色 |
12V指示燈 |
|
紅色 |
5V指示燈 |
|
藍色 |
接收指示燈 |
|
綠色 |
發送指示燈 |
|

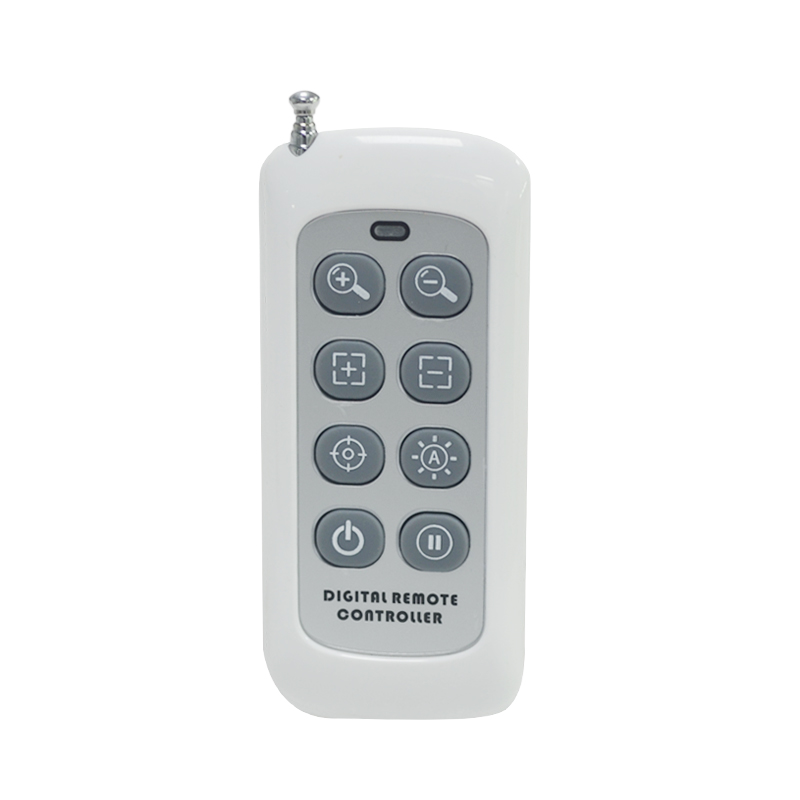

二、遙控器分為6鍵（操作功能）和8鍵（操作功能+調試功能） |
|
|
1號按鍵----放大 |
|
|
2號按鍵----縮小 |
|
|
3號按鍵----遠焦 |
|
|
4號按鍵----近焦 |
|
|
5號按鍵----手動/自動聚焦切換 |
|
|
6號按鍵----空(功能預留位) |
|
|

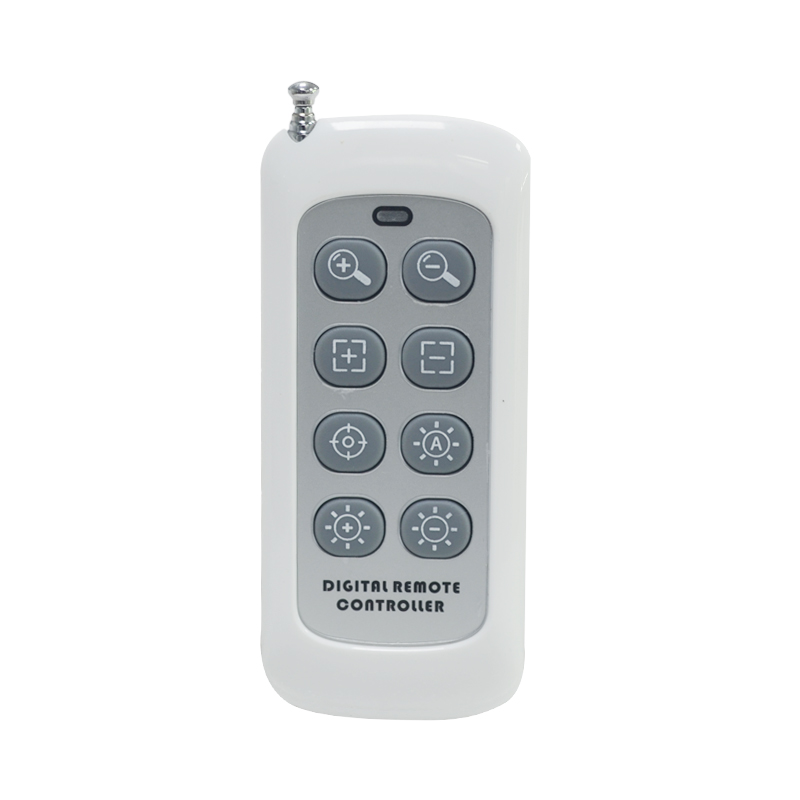

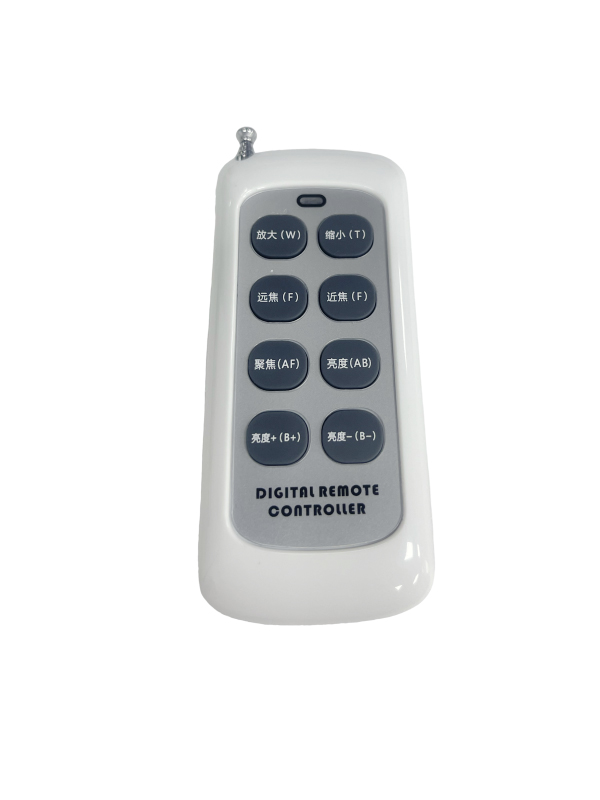

B 8鍵遙控器功能介紹： |
|
|
8號遙控器具備操作與調試再種模式，功能切換鍵為6號鍵,短促按下為操作模式，連接按下2-3秒進入調式模式。調試完成這后需要短促按下6號鍵，進入操作功能，正常使用！ |
|
|
操作模式功能： |
|
|
1號按鍵----放大 |
|
|
2號按鍵----縮小 |
|
|
3號按鍵----遠焦 |
|
|
4號按鍵----近焦 |
|
|
5號按鍵----手動/自動聚焦切換 |
|
|
6號按鍵----功能模式切換 |
|
|
7號按鍵----亮度的增加（可定制） |
|
|
8號按鍵----亮度的降低（可定制） |
|
|
調試模式功能 |
|
|
1號按鍵----菜單向下 |
|
|
2號按鍵----菜單向上 |
|
|
3號按鍵----菜單左 |
|
|
4號按鍵----菜單右 |
|
|
5號按鍵----進入菜單
|
|
|
6號按鍵----功能模式切換 |
|
|
7號按鍵----全彩模式（可定制） |
|
|
8號按鍵----紅外模式（可定制） |
|
